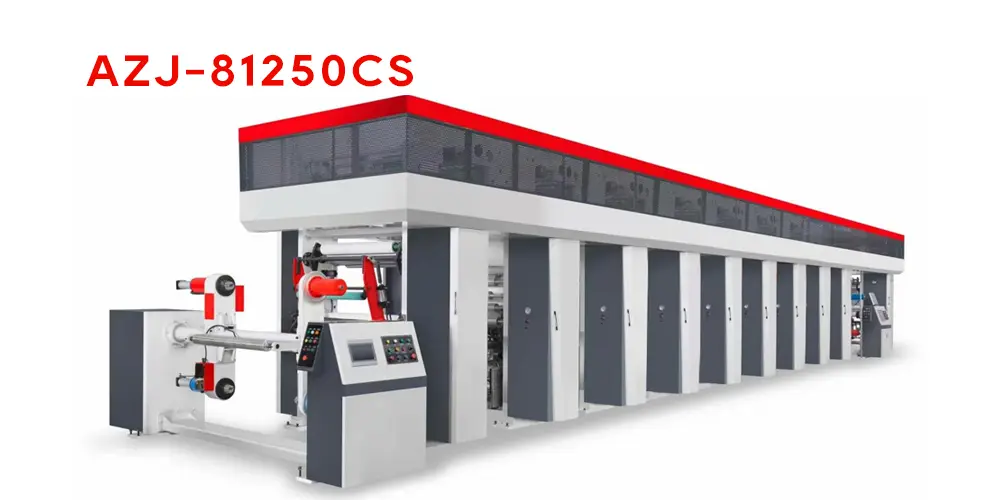

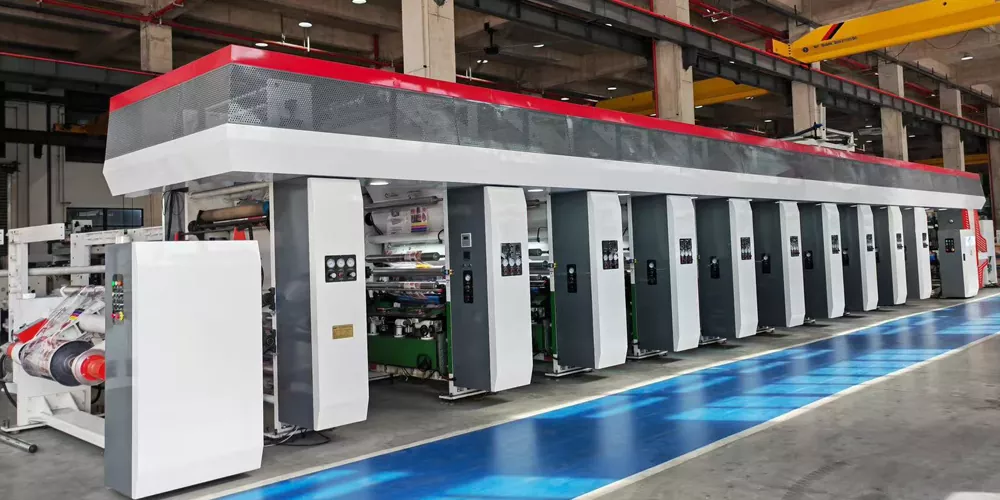

ماكينة طباعة مطبوعات ملونة مسجلة بالكمبيوتر عالية السرعة

تم تجهيز ماكينة طباعة مطبوعات مسجلة الألوان المحوسبة عالية السرعة المقدمة من EZ Tech Factory بنظام تسجيل ألوان أوتوماتيكي كهروضوئي ناضج. ويتميز بواجهة تشغيل ثنائية اللغة ونظام تحكم إلكتروني بشاشة لمس مزدوجة. يمكنها تحقيق محاذاة تلقائية عالية الدقة عموديًا وأفقيًا. أثناء بدء التشغيل، وإيقاف التشغيل، وتغييرات السرعة، يكون فقدان المواد منخفضًا للغاية، مما يحسن بشكل كبير معدل استخدام المواد الخام. الآلة بأكملها تعتمد نظام التحكم في التوتر ذو الحلقة المغلقة. يتم التحكم في توتر كل وحدة من وحدات التغذية، التحميل، التفريغ، وإعادة اللف بشكل مستقل وبدقة مستقرة. طوال العملية، يتم تجنب المشاكل مثل تمدد الورقة، الانحراف، والتجاعيد، مما يضمن جودة طباعة موحدة ومتسقة لكل لفة من المنتجات النهائية.

تفاصيل المنتج

الآلة بأكملها تدمج وحدة طباعة مستقلة، نظام تبريد تبريد الرياح ووحدة تجفيف تسخين كهربائي. منطقة التجفيف مقسمة إلى مناطق للتحكم المستمر في درجة الحرارة، مع الحد الأقصى للتحكم في درجة الحرارة يصل إلى 70 درجة مئوية. لا يمكنها فقط ترسيخ الحبر بسرعة ولكن أيضًا تجنب تلف ركيزة الفيلم بسبب ارتفاع درجة الحرارة. تعتمد عملية التحميل والتفريغ إطارًا دوارًا مزدوج المحطة مزدوج الذراع مدمجًا مع هيكل عمود تمدد الهواء بدون محور، مما يدعم التغذية التلقائية دون توقف، والقطع التلقائي، ويلغي الحاجة إلى انتظار إعادة اللف. وهذا يحسن بشكل فعال استمرارية الإنتاج الشاملة. لقد تم تحسين مكونات الطباعة الأساسية مثل الكاشطة، وأسطوانة النقش، وخزان الحبر، مما يضمن تفريغ الحبر بشكل موحد والكشط السلس، مما يمكن أن يقلل بشكل فعال من تناثر الحبر. التنظيف اليومي واستبدال الملحقات بسيط وفعال.

جميع المكونات الهوائية، المحركات، المحامل، المفاتيح الكهربائية وغيرها من الملحقات الرئيسية للآلة بأكملها تم اختيارها من علامات تجارية مشهورة عالميًا. تتميز الماكينة بشكل عام بضوضاء تشغيل منخفضة ومعدل فشل منخفض. وفي الوقت نفسه، فهي مجهزة بالكامل بأجهزة إزالة الكهرباء الساكنة لحل خطر الطباعة الساكنة من المصدر. الحد الأقصى للقطر الخارجي للفك وإعادة اللف هو بمواصفات موحدة. تم تحسين الحجم الإجمالي وسعة الحمولة بشكل احترافي للميكانيكيين. الهيكل صلب وله قدرة تحمل قوية، والتي يمكنها الحفاظ على التشغيل المستقر بسرعات عالية لفترة طويلة. يمكن أن تصل سرعة الطباعة القصوى إلى 350 مترًا في الدقيقة، مما يحقق التوازن بين القدرة الإنتاجية والدقة والمتانة.

مزايا المنتج

تأتي آلة الطباعة المطبوعة ذات السجل الملون المحوسب عالية السرعة مع مرافق مساعدة كاملة مثل بكرات توجيه التغذية، ومنصات الصيانة، وصناديق الأدوات، وما إلى ذلك. تخطيطات الدوائر الكهربائية والهوائية أنيقة وموحدة، وتكوينات السلامة بما في ذلك التأريض والحماية كاملة، وتلبية معايير إنتاج السلامة الصناعية. يمكن تطبيقه على نطاق واسع في سيناريوهات طباعة التغليف الناعم مثل تغليف المواد الغذائية، والتغليف الكيميائي اليومي، والأفلام المركبة، وأفلام الملصقات، وما إلى ذلك، وهو المعدات الرئيسية لمصانع الطباعة المتوسطة والكبيرة الحجم لتحقيق إنتاج دفعات فعال وعالي الدقة.

المعلمات التقنية الرئيسية

1، التدفق: من اليسار إلى اليمين

2، الألوان: 8

3 ، الحد الأقصى لعرض المواد: 1250 مم

4، أقصى سرعة للطباعة: 350 م/دقيقة (اعتمادًا على مادة الطباعة)

5، الحد الأقصى لقطر الفك: φ 800 مم

6، الحد الأقصى لقطر اللف: φ 800 مم

7، القطر الداخلي لأنبوب الورق: φ 76

8 ، قطر رول اللوحة: φ 105 مم ~ φ 320 مم

9 ، طول بكرة اللوحة: 800 مم ~ 1250 مم

10، دقة اللون:

الطولي ≥ ±0.1 مم (نظام التسجيل التلقائي، اعتمادًا على المادة المطبوعة)

عرضي ± ± 0.1 مم (محاذاة تلقائية، اعتمادًا على المادة المطبوعة)

11 نطاق ودقة ضبط التوتر: 3 ~ 25 كجم    ±0.5 كجم

12، تحرك مكشطة الحبر: ± 5 مم

13، المياه للتبريد: 1T / ساعة

14، وضع التدفئة: التدفئة الكهربائية

15، درجة حرارة التجفيف: درجة الحرارة القصوى 70 درجة مئوية

16, قوة تسخين الفرن: 200 كيلو وات

17، ماكس قوة الجهاز: 220KW

18، وزن الماكينة: حوالي 38000 كجم

الطول 20000 ملم × العرض 5200 ملم × الارتفاع 3500 ملم

مادة:

OPP 15～60 ميكرومتر

CPP 15～60 ميكرومتر

بوب 15 ~ 60 ميكرومتر

PET 12 ~ 60 ميكرومتر

السيلوفان 20 جرام ~ 30 ميكرومتر

غشاء نايلون 15～60 ميكرومتر

وأفلام أخرى لها نفس خصائص الركيزة

الأجزاء الرئيسية والوصف

1. استرخاء الوحدة

(1) إطار الدوران الخارجي، دقة المعالجة، لديها دقة المعالجة ودقة التثبيت

(2) آلية تحميل محطة مزدوجة الذراع

(3) توتر الحلقة المغلقة، التحكم الآلي PLC

(4) يتم تشغيل الأسطوانة المزدوجة اللف بشكل مستقل بواسطة محركين متجهين

(5) ذراع دوار للأمام والخلف بواسطة محرك المحرك

(7) الضبط الأفقي يتم يدويًا لفافة المواد

(8) مع سكين القطع الأوتوماتيكي، يمكنها تغيير الملفات دون إيقاف الآلة.

(9) إنذار تغيير المواد: إنذار الجرس عندما يكون قطر العمل 150 مم

حدود

(1) الحد الأقصى لقطر الفك: φ800mm

(2) الحد الأقصى لعرض الفك: 1250 مم

(3) القطر الداخلي لأنبوب الورق الفكي: 3 بوصة

(4) الملاءمة العرضية للفة المادة: ±20mm

(5) سرعة دوران الإطار الدوار: 1r/min

(6) نطاق التوتر: 3 ~ 25 كجم

(7) دقة التحكم في التوتر: ±0.5 كجم

(8) الارتفاع المركزي للإطار الدوار: 1010 مم

(9) رف الفك: 2 مجموعة

(10) أعمدة هواء للفك (3 بوصة)   2 قطعة

(11) مخفض العجلة الدائرية (0.37 كيلو واط 17:1)                   1 مجموعة

(12) جهاز القطع الأوتوماتيكي                              1Set

(13)صناديق وأنظمة التحكم الكهربائية                     1 مجموعة

2.وحدة التغذية

(1) يتم التحكم في الهيكل المضاد للدوران من لفة الفولاذ ولفائف المطاط وقابض الأسطوانة المطاطية والمحرك الرئيسي بواسطة وحدة التحكم المركزية.

(2) الإعداد الدقيق لتوتر الجر عن طريق صمام تخفيض الضغط الدقيق

(3) قابض الأسطوانة المطاطية وتعديل الضغط بواسطة مكونات هوائية

(4) يتم تشغيل أسطوانة الجر الفولاذية بواسطة محرك مؤازر (مع آلة تقليل السرعة)

(5) يمكن أن يتم اكتشاف أسطوانة تأرجح التوتر عن طريق مقياس الجهد، والتحكم في الحلقة المغلقة بواسطة وحدة التحكم في الحركة وسائق المؤازرة

(6) إزالة ساكنة

حدود

(1) نطاق التوتر: 3 ~ 25 كجم

(2) دقة التحكم في التوتر: ±0.5 كجم

(3) أقصى ضغط للأسطوانة المطاطية: 350 كجم

(4) لفة فولاذ الجر: φ200mm                            1 قطعة

(5) أسطوانة الضغط: φ 140 مم (الشاعر A65 °~ 70 °)             1 قطعة

(6) محرك سيرفو لفك الجر (Huichuan)               1 قطعة

(7) محرك مؤازر لفك الجر (Huichuan)                1 قطعة

(8) مخفض  (اليابان)                                     1 قطعة

(9) أسطوانة احتكاك منخفضة للغاية (KCS 59-75-S1-P)              2 قطعة

(10) مقياس الجهد                                      1 قطعة

(11) أسطوانة ضغط الهواء بالأسطوانة المطاطية: SC50X25                2 قطعة

(12) جهاز التثبيت                                      1Set

3. وحدة الطباعة

(1) هيكل مستقل لكل قاعدة وحدة طباعة وسهل التركيب والتفكيك

(2) طريقة وضع التحميل هي غطاء هوائي بدون عمود، وكفاءة عالية في استبدال اللوحة

(3) هيكل الضغط المنخفض لأسطوانة الانطباع هو نوع الذراع المتأرجح

(4) أسطوانة التنظيم هي وضع تنظيم من جانب واحد.

(5) جهاز تحديد ذاتي القفل مع ختم، قفل أسرة الختم عند إيقاف التشغيل

(6) مكشطة الحبر عبارة عن هيكل هوائي، ويمكنها ضبط الوضع ثلاثي الاتجاهات ويمكن أن تتحرك

(7) يستخدم سجل الألوان الأفقي طريقة لوحة تغيير الاتجاه المحيطي

(8) قم بنقل الحبر بواسطة بكرة الحبر لتقليل تناثر الحبر

(8) درج الحبر رجعي ومفتوح، ويتم ضبطه لأعلى ولأسفل يدويًا.

(9) جهاز تبريد الهواء للتبريد السريع لمواد الفيلم

حدود

(1) نطاق القطر لأسطوانة لوحة الطباعة: φ 105mm ~ φ 320mm

(2) نطاق طول الأسطوانة: 800 مم ~ 1280 مم

(3) بكرة مطاطية: φ 130 مم (الشاعر A75 °~80 °)   التحدب  8 قطع

(4) قوة الانطباع القصوى: 300 كجم

(5) ضغط المكشطة: 10~100 كجم (قابل للتعديل باستمرار)

(6) نطاق حركة الكاشطة: ±5 مم

(7) دقة الألوان:

أفقي   ≥ ± 0.1 مم (تتبع نظام التسجيل التلقائي، اعتمادًا على المادة المطبوعة)

عرضي ± ± 0.1 مم (محاذاة تلقائية، اعتمادًا على المادة المطبوعة)

(8) ماء التبريد: 1 طن/ساعة

(10) أجهزة ضبط اللوحة الأفقية يدويًا              8 قطع

(11) جهاز البصمة                                       8 قطع

أسطوانة هواء بصمة: (SC 63 × 125)                       16 قطعة

(12) جهاز تنظيم الأسطوانة                               8 قطع

(13) جهاز مكشطة                                      8 قطع

أسطوانة الهواء: (SDA 63 × 25-B)                      16 قطعة

(14) جهاز دوارة الحبر                                     8 قطع

(15) جهاز تزويد الحبر                                     8 قطع

علبة حبر من الفولاذ المقاوم للصدأ                               8 قطع

(16) منفاخ تبريد الهواء                                   8 قطع

مروحة التبريد: 0.55 كيلو واط                                    8 قطع

(17) قطر أسطوانة التبريدφ150mm                       8 قطع

(18) الأنظمة الكهربائية                                     8 قطع

(19) محرك سيرفو الطباعة (Huichuan)                         8 قطع

(20) محرك سيرفو الطباعة (Huichuan)                          8 قطع

(21) مخفض     (اليابان)                              8 قطع

4. وحدة التجفيف

(1) التدفئة الكهربائية

(2) يتم توفير قنوات العادم الرئيسية ومراوح العادم الرئيسية من قبل العملاء

(3) تصميم الفتح والإغلاق لصندوق التجفيف الهوائي لسهولة التغذية

(4) وحدة واحدة التحكم التلقائي في درجة الحرارة الثابتة

حدود

(1) درجة الحرارة القصوى داخل الصندوق: 70 درجة مئوية

(2) كابينة التجفيف                 8 مجموعات بطول 2000 مم

(3) أدوات ذكية للتحكم في درجة الحرارة                  8 مجموعات

5. وحدة التغذية

(1) يتم التحكم في الهيكل المضاد للدوران من لفة الفولاذ ولفائف المطاط وقابض الأسطوانة المطاطية والمحرك الرئيسي بواسطة وحدة التحكم المركزية.

(2) الإعداد الدقيق لتوتر الجر عن طريق صمام تخفيض الضغط الدقيق

(3) قابض الأسطوانة المطاطية وتعديل الضغط بواسطة مكونات هوائية

(4) يتم تشغيل أسطوانة الجر الفولاذية بواسطة محرك مؤازر (مع آلة تقليل السرعة)

(5) يمكن اكتشاف أسطوانة تأرجح التوتر بواسطة مقياس الجهد، والتحكم في الحلقة المغلقة بواسطة PLC ومحول التردد.

(6) مع الصندوق الضوئي، من السهل التحقق من جودة الطباعة

(7) مزيل ثابت

حدود

(1) نطاق التوتر: 3 ~ 25 كجم

(2) دقة التحكم في التوتر: ±0.5 كجم

(3) أقصى ضغط للأسطوانة المطاطية: 350 كجم

(4) لفة فولاذ الجر: φ 200 مم                          1 قطعة

(5) أسطوانة الضغط: φ 140 مم (الشاعر A65 °~ 70 °)           1 قطعة

(6) محرك سيرفو للجر (Huichuan)                  1 قطعة

(7) سائق سيرفو الجر اللف (Huichuan)                  1 قطعة

(8) مخفض     (اليابان)                                 1 قطعة

(9) أسطوانة منخفضة الاحتكاك (KCS 59-75-S1-P)                     2 قطعة

(10) مقياس الجهد                                          2 قطعة

(11) أسطوانة مطاطية لضغط الهواء: (SC50 × 25)                 2 قطعة

(12) جهاز التثبيت                                       1 قطعة

(13) حدد صندوق الضوء                                         1 قطعة

6. وحدة اللف

(1) إطار الدوران الخارجي، دقة المعالجة، لديها دقة المعالجة ودقة التثبيت

(2) آلية تحميل محطة مزدوجة الذراع

(3) ذراع دوار للأمام والخلف بواسطة محرك المحرك

(4) توتر الحلقة المغلقة، التحكم الآلي PLC

(5) يتم تشغيل الأسطوانة المزدوجة اللف بشكل مستقل بواسطة محركين متجهين

(6) قم بفحص صندوق الضوء للتحقق من جودة الطباعة

(7) عمود تحميل وتفريغ المواد، والاستبدال السريع، والتوسيط الدقيق

(8) الضبط الأفقي يدوي لفافة المواد

(9) مع سكين القطع الأوتوماتيكي، يمكن تغيير الملفات دون إيقاف الآلة.

حدود

(1) الحد الأقصى لقطر إعادة اللف: φ 800 مم

(2) قطر الأنبوب الداخلي للورق: φ 76

(3) تعديل اللوائح المستعرضة للمادة: ± 20 مم

(4) سرعة دوران الإطار الدوار: 1r/min

(5) نطاق التوتر: 3 ~ 25 كجم

(6) دقة التحكم في التوتر: ±0.5 كجم

(7) الارتفاع المركزي للإطار الدوار: 1010 مم

(8) رف اللف    1 وحدة

(9) محرك اللف (محرك التردد المتغير المتجه 7.5 كيلو واط)   مجموعتان

(11) أعمدة هواء لإعادة اللف (3")                                 2 قطعة

(12) جهاز قطع أوتوماتيكي                                     1 قطعة

(13)صناديق وأنظمة التحكم الكهربائية                            1 مجموعة

7. وحدة التحكم في التوتر

(1) نظام شد ذو حلقة مغلقة، التحكم في الحركة والتحكم في محرك المؤازرة

(2) ضبط التوتر التلقائي، وسهل التشغيل

8. وحدة التسجيل الكهروضوئية

(1) نظام Huamao I ومحرك مؤازر معًا، سرعة الماكينة لأعلى ولأسفل، إيقاف وإعادة تشغيل النفايات أقل من نصف المواد

مطابقة الألوان تلقائيًا عموديًا وأفقيًا، يمكن لإطار فيديو الويب المزود بسكة توجيه التحرك إلى اليسار واليمين (خزانة تحكم واحدة فقط)

(2) التحكم باللغة الصينية/الإنجليزية (لغتين)

(3) خزانة التحكم في الألوان الكهربائية              1 قطعة

9. وحدة الرف والتغذية

(1) لوح حائط متكامل من سبائك الحديد الزهر عالي القوة ومنخفض الضغط

(2) وضع التثبيت لأسطوانة التوجيه بمحورين يواجهان النوع العلوي.

(3) تصميم مجموعة وحدات

حدود

(1) سمك لوحة الحائط      70 مم

(2) المسافة المركزية لكل مجموعة ألوان    1600 مم

(3) قطر لفة الدليل :    Φ 80mm Φ 100mm Φ 150mm

(4) طول سطح لفة التوجيه      1300 مم

10.Others

(1) نظام القضاء على الكهرباء الساكنة:

مزيل كهرباء ذاتي التفريغ، مجموعة واحدة من الفك والتغذية والطباعة والتغذية وإعادة اللف

(2) نظام مسار الغاز

التحكم الهوائي آمن وموثوق. جميع المكونات الرئيسية هي المنتجات المستوردة.

(3) المعدات

طاولات المشي، والسلالم، وصناديق الأدوات، وما إلى ذلك.              1مجموعة

(4) المحمل الرئيسي معتمد من NSK، اليابان

(5) اعتماد لغة البرمجة: الصينية/الإنجليزية

(6) حجم الأسطوانة المطاطية: يتطلبه العميل

ملحوظة: 1، نظرًا لمتطلبات أداء المعدات المخصصة والتغييرات في توريد الملحقات المستوردة، يمكن تعديل مواصفات النموذج لتكوين المعدات دون تقليل أداء الجهاز.

2. يجب على العميل دفن السلك الأرضي على عمق لا يقل عن 3 أمتار عند وضع الأساس

شات إلكتروني (شاشة لمس مزدوجة) قائمة التكوين الرئيسية للتحكم في التوتر
