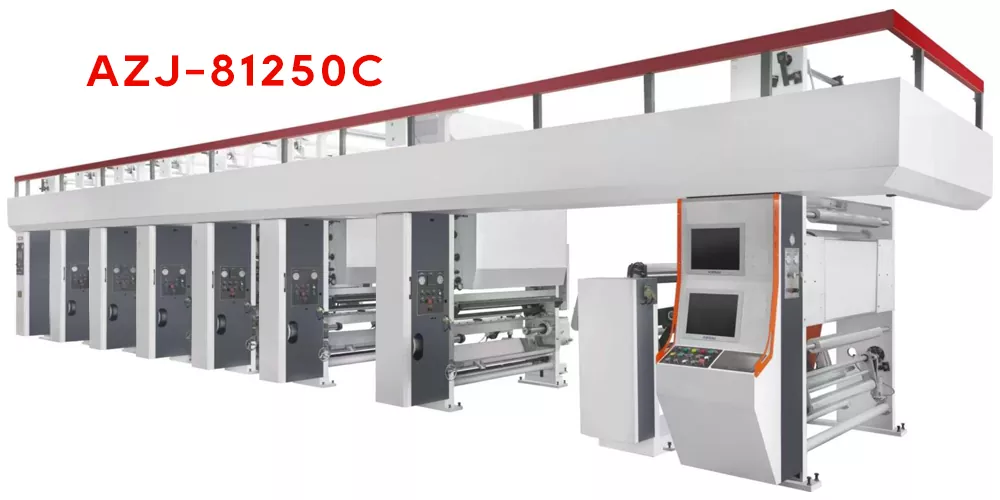

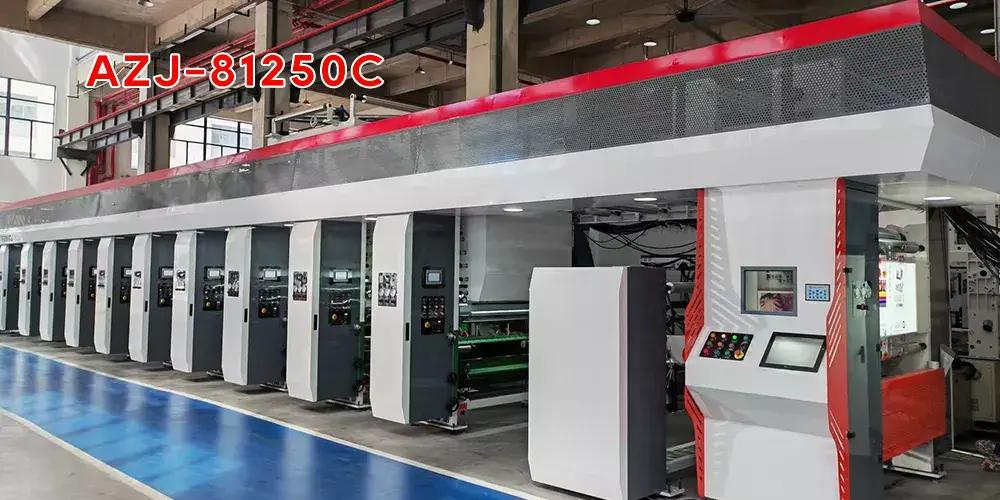

نظام العمود الإلكتروني المحوسبة والألوانتسجيل آلة الطباعة الروتوغرافية

شركة EZ Tech متخصصة في تصنيع نظام العمود الإلكتروني المحوسبة وآلة الطباعة المطبوعات المسجلة بالألوان. تم تجهيز هذا المنتج بالكامل بمكونات التخلص من الكهرباء الساكنة، والتي تعمل على التخلص من مخاطر الكهرباء الساكنة الناتجة أثناء عمليات الطباعة ومعالجة البكرة. يدمج النظام الكهربائي مضيفًا محوسبًا احترافيًا متعدد الألوان ومكونات مراقبة الفيديو. واجهة التشغيل بديهية وسهلة الفهم، ومناسبة لعمليات المصنع العادية. يتم تزويد المعدات بملحقات إضافية مثل سلالم الصيانة وصناديق الأدوات عند التسليم. يحدد المصنع بوضوح مواصفات التأريض، مما يتطلب دفن سلك التأريض على عمق لا يقل عن 3 أمتار أثناء التثبيت، مما يعزز بشكل شامل خط الدفاع عن سلامة الإنتاج. هذه المعدات مناسبة لطلبات طباعة التغليف الناعمة المنتظمة، وموازنة أداء التكلفة، والاستقرار وسهولة التشغيل، ومتوافقة مع العديد من خطوط إنتاج طباعة التغليف واسعة النطاق.

المعلمات التقنية الرئيسية

1. تسلسل الطباعة: من اليسار إلى اليمين

2. لون الطباعة: 8 ألوان

3. ماكس. عرض المادة الأساسية: 1200 مم

4. ماكس. السرعة التقنية: 220 م/دقيقة

5. ماكس. سرعة الطباعة: 200 م/دقيقة (يعتمد على مادة الطباعة)

6. ماكس. قطر الترجيع: φ600mm

7. ماكس. قطر الاسترخاء: φ600mm

8. القطر الداخلي لأنبوب الورق لإعادة اللف والفك: φ76mm

9. قطر أسطوانة الطباعة: φ105mm~φ320mm

10. طول اسطوانة الطباعة: 800 مم ~ 1280 مم

11. دقة تسجيل الألوان:

عمودي ± ± 0.1 مم (نظام التسجيل التلقائي)

أفقي ± ± 0.1 مم (نظام التسجيل اليدوي)

12. نطاق التحكم في التوتر والدقة: 3 ~ 25 كجم ± 0.5 كجم

13. حركة شفرة الطبيب: ± 5 مللي متر

14. وضع التسخين: تسخين كهربائي

15. درجة حرارة التجفيف: ماكس. درجة الحرارة 70 درجة مئوية

16. قوة التجفيف: 168 كيلو واط (8*21 كيلو واط)

17. الطاقة الإجمالية: 190 كيلو واط

18. الوزن الإجمالي للآلة: حوالي 26000 كجم

19. البعد: الطول 18000 مم × العرض 3700 مم × الارتفاع 3300 مم

مواد الطباعة

مقابل        15～60 ميكرومتر

CPP         15～60 ميكرومتر

بوب        15～60 ميكرومتر

PET          12～60 ميكرومتر

ورق زجاجي    20～30μm

فيلم نايلون    15～60μm

وغيرها من مواد الأفلام البلاستيكية المماثلة

الأجزاء الرئيسية والوصف

1. وحدة الاسترخاء

سمات

1) إطار دوار خارجي يتأكد من دقة التثبيت والعملية.

2) جهاز اللف الدوار ثنائي الذراع ومزدوج المحطة.

3) التوتر من النوع المغلق ، التحكم الآلي PLC.

4) يتم تشغيل أعمدة الفك المزدوجة بواسطة محركين متجهين بشكل مستقل.

5) يتم تشغيل الأذرع المؤيدة والسلبية بواسطة المحرك.

6) عمود الهواء لفك تحميل المواد، إنه مريح جدًا لتغيير العمود والتوسيط بشكل صحيح.

7) تم تركيب عمود الفك في المحمل المتداول لتقليل المقاومة الميكانيكية إلى الحد الأدنى.

8) يتم الضبط الأفقي لبكرة المواد يدويًا.

9) مجهزة بجهاز القطع الأوتوماتيكي، ربط المواد بدون توقف.

10) إنذار تغيير المادة: يصل قطر المادة المطبوعة الأصلية إلى ø150 مم، وسيصدر صوت الجرس إنذارًا.

حدود

1) ماكس. قطر الاسترخاء:φ600mm

2) ماكس. عرض الاسترخاء: 1200 مم

3) القطر الداخلي لأنبوب الورق للفك:φ76mm

4) نطاق الضبط الأفقي لأسطوانة المواد: ±20 مم

5) سرعة الدوران للرف الدوار: 1r/min

6) نطاق التحكم في التوتر: 3 ~ 25 كجم

7) دقة التحكم في التوتر: ±0.5 كجم

8) ارتفاع مركز الرف الدوار: 1010 مم

9) استرخاء الرف                                      1set

10) استرخاء المحرك المتجه                               مجموعتان

11) عمود الهواء للفك (3 بوصات)                         2 قطعة

12) مخفض سرعة التروس الكوكبية الدائرية (0.37 كيلو واط 17:1)   1 مجموعة

13) جهاز القطع الأوتوماتيكي                            مجموعة واحدة

14) خزانة ونظام التحكم الكهربائي                   مجموعة واحدة

2. وحدة التغذية

سمات

1) تتكون من أسطوانة فولاذية وأسطوانة مطاطية.

2) يتم التحكم في تعديل التعشيق وفك الارتباط وضغط الأسطوانة المطاطية بواسطة مكون هوائي.

3) يتم تشغيل الأسطوانة الفولاذية بواسطة محرك ناقل مستقل، يتم نقله بواسطة حزام مسنن دائري بشكل متزامن.

4) فحص توتر أسطوانة التأرجح عن طريق مقياس الجهد، وPLC ومحول الطاقة يمكن أن يحقق التحكم في الحلقة المغلقة.

حدود

1) نطاق التحكم في التوتر: 3 ~ 25 كجم

2) دقة التحكم في التوتر: ±0.5 كجم

3) ماكس. ضغط الأسطوانة المطاطية: 350 كجم

4) الجر الصلب الأسطوانة: φ180mm                                 1 قطعة

5) الضغط على مادة المطاط الأسطوانة:φ140mm (صلابة A65 درجة ~ 70 درجة)       1 قطعة

6) محرك ناقل الجر (3 كيلو واط)                                     1 مجموعة

7) اسطوانة الهواء (SC50×25)                                  2 قطعة

8) جهاز مقروص                                             مجموعة واحدة

9) جهاز النقل                                           1 مجموعة

  حزام متزامن (960-8M-30)                                 1 قطعة

3. وحدة الطباعة

سمات

1) كل قاعدة طباعة هي جهاز مستقل، مريحة للتثبيت.

2) طريقة تثبيت اللوحة هي التثبيت بدون عمود ضغط هوائي، مما يزيد من كفاءة تغيير اللوحة.

3) هيكل الضغط السفلي لأسطوانة الانطباع هو ذراع متأرجح، ويعمل مع بكرة توجيه لضمان الحد الأدنى من التغيير في طول المادة في عملية الرفع والضغط.

4) ضبط الأسطوانة هو تعديل من جانب واحد.

5) شفرة الطبيب هي جهاز من نوع الضغط الهوائي، يمكنها التعديل والتحرك في ثلاثة اتجاهات.

6) يتم تشغيل شفرة الطبيب عن طريق تقليل المحرك، كل وحدة مستقلة.

7) تتحرك أسطوانة تعويض اللون لأعلى ولأسفل بفاصل زمني صغير، وتعمل بمرونة.

8) خزان الحبر من النوع المفتوح الذي يتم إعادة تدويره تلقائيًا، ويتم إجراء الحركات لأعلى ولأسفل يدويًا.

9) مزودة بجهاز تبريد مائي لتبريد درجة حرارة مواد الطباعة بسرعة.

10) مزود بجهاز تبريد مائي.

حدود

1) نطاق القطر لأسطوانة اللوحة: φ105mm~φ320mm

2) نطاق طول اسطوانة اللوحة: 800 مم ~ 1280 مم

3) الضغط على الأسطوانة المطاطية:φ125mm (الصلابة A70°～75°)   8 قطع

4) قوة الضغط القصوى: 300 كجم

5) ماكس. عمق نقع الحبر: 50 ملم

6) ضغط شفرة الطبيب: 10 ~ 100 كجم

7) حركة شفرة الطبيب: ± 5 مم

8) تقليل محرك شفرة الطبيب: 0.6 كيلو وات                  8 قطع

9) دقة تسجيل الألوان:

عمودي ± ± 0.1 مم (نظام التسجيل التلقائي)

أفقي ± ± 0.1 مم (نظام التسجيل اليدوي)

10) وحدة الطباعة                                       8 مجموعات

11) أشرطة الحبر                                          8 مجموعات

12) علبة التروس المختومة من النوع المغمور بالزيت                    8 قطع

13) جهاز لوحة الضبط اليدوي الأفقي            8 قطع

14) جهاز الضغط                                     8 مجموعات

  أسطوانة ضغط الهواء (SC 50×125)                      16 قطعة

15) ضبط جهاز الأسطوانة                                 8 مجموعات

16) جهاز شفرة الطبيب                                 8 مجموعات

أسطوانة هواء (SDA 50×15-B)                         16 قطعة

17) جهاز تسجيل محوسب                         7 مجموعات

محرك التسجيل المتزامن (90TDY060-D4-2)           7 مجموعات

الكرة اللولبية (NF2005T×408)                           14 قطعة

18) جهاز تزويد الحبر                                   8 مجموعات

خزان حبر من الفولاذ المقاوم للصدأ                            8 قطع

مضخة حبر هوائية                                 8 مجموعات

حرك قلم الحبر                                   8 قطع

  أنابيب توصيل الهواء البلاستيكية φ80×600mm                16 قطعة

19) خزانة ونظام التحكم الكهربائي                     8 مجموعات

20) أسطوانة تبريد المياه                                  8 قطع

4. وحدة التجفيف

سمات

1) رف تجفيف متآلف ونظام تجفيف مستقل.

2) التدفئة الكهربائية مع وظيفة إعادة تدوير الطاقة الحرارية.

3) جهاز تعديل دخول الهواء .

4) أنابيب انبعاث غاز النفايات.

5) خزانة مجفف هوائية بتصميم مفتوح ومغلق وسهل عبور المواد.

6) التحكم التلقائي في درجة الحرارة لمجموعة واحدة.

7) ينبغي توفير أنبوب مروحة العادم المركزية ومروحة العادم من قبل العملاء أنفسهم.

حدود

1) ماكس. درجة الحرارة في الخزانة: 70 درجة مئوية

2) الطول في خزانة المواد: 1600 مم  اللون الأخير: 2000 مم

3) ماكس. حجم مدخل الهواء: 3000-4000 م 3 / ساعة

4) رف التجفيف (مثبت بالكامل)               4 قطع

5) خزانة تجفيف مغلقة                        8 مجموعات

6) سخان (21 كيلو واط / مجموعة)                             8 قطع

مروحة العادم (DF-12 3-4kw  يسار 180 درجة)            8 قطع

7) مجاري الهواء البلاستيكية المتصلةφ200×600mm        16 قطعة

8) جهاز التحكم الذكي في درجة الحرارة               8 مجموعات

5. وحدة التغذية الخارجية

سمات

1) تتكون من أسطوانة فولاذية وأسطوانة مطاطية.

2) يتم التحكم في تعديل التعشيق وفك الارتباط وضغط الأسطوانة المطاطية بواسطة مكون هوائي.

3) يتم تشغيل الأسطوانة الفولاذية بواسطة محرك ناقل مستقل، يتم نقله بواسطة حزام مسنن دائري بشكل متزامن.

4) فحص توتر أسطوانة التأرجح عن طريق مقياس الجهد، وPLC ومحول الطاقة يمكن أن يحقق التحكم في الحلقة المغلقة.

حدود

1) نطاق التحكم في التوتر: 3 ~ 25 كجم

2) دقة التحكم في التوتر: ±0.5 كجم

3) ماكس. ضغط الأسطوانة المطاطية: 350 كجم

4) الجر الصلب الأسطوانة: φ180mm                       1 قطعة

1) الضغط على الأسطوانة المطاطية:φ140mm (الصلابة A65°～70°)   1 قطعة

2) محرك الجر المتجه (3 كيلو واط)                         مجموعة واحدة

3) اسطوانة الهواء (SC50×25)                             2 قطعة

4) جهاز مقروص                                    مجموعة واحدة

5) جهاز النقل                                1ser

 حزام متزامن (728-8M-30)                         1 قطعة

6. وحدة الترجيع

سمات

1) إطار دوار خارجي يتأكد من دقة التثبيت والعملية.

2) جهاز اللف الدوار ثنائي الذراع ومزدوج المحطة.

3) يتم تشغيل أعمدة الترجيع المزدوجة بشكل مستقل بواسطة محركين متجهين.

4) يتم تشغيل الأذرع المؤيدة والسلبية بواسطة المحرك.

5) التوتر من النوع المغلق، التحكم الآلي PLC.

6) مجهزة بمصباح الفحص للتحقق من تأثيرات الطباعة.

7) أسطوانة الترجيع من نوع عمود الهواء، إنها مريحة جدًا لتغيير العمود والتوسيط بشكل صحيح.

8) يتم تركيب عمود اللف في المحمل المتداول لتقليل المقاومة الميكانيكية إلى الحد الأدنى.

9) يتم الضبط الأفقي لبكرة المواد يدويًا.

10) مجهزة بجهاز القطع التلقائي، الربط دون توقف المواد.

حدود

1 ماكس. قطر الاسترخاء:φ600mm

2) القطر الداخلي لأنبوب الورق لإعادة اللف:φ76mm

3) نطاق الضبط الأفقي لأسطوانة المواد: ±20 مم

4) سرعة الدوران للرف الدوار: 1r/min

5) نطاق التحكم في التوتر: 3 ~ 25 كجم

6) دقة التحكم في التوتر: ± 0.5 كجم

7) الارتفاع المركزي للرف الدوار: 1010 مم

8) ترجيع الحامل                                    1set

9) ترجيع محرك المتجهات                             مجموعتان

10) عمود الهواء لللف (3 بوصات)                        مجموعتان

11) مخفض سرعة التروس الكوكبية الدائرية (0.37 كيلو واط 17: 1) مجموعة واحدة

12) مصباح التفتيش                                 1 مجموعة

13) خزانة ونظام التحكم الكهربائي                  مجموعة واحدة

14) جهاز القطع التلقائي                           1 مجموعة

7. وحدة القيادة

سمات

1) محرك القيادة وجهاز التباطؤ مستقلان.

2) المحرك الرئيسي ينقل الطاقة إلى كل وحدة طباعة ويحرك أسطوانة الطباعة الدورانية عن طريق عمود نقل الحزام المتزامن والاقتران المرن.

3) التسريع التلقائي والتحكم في تحويل التردد.

حدود

1) المحرك الرئيسي 18.5 كيلو واط                       1 مجموعة

2) محول الطاقة                                 1 مجموعة

3) جهاز النقل                          مجموعة واحدة

4) حزام متزامن بقوس دائري: 2000-8M-60          1 قطعة

5) اقتران مرن (35/35)                      16 قطعة

6) عباءة جهاز النقل                    مجموعة واحدة

8. وحدة نقل الإطار والمواد

سمات

1) الجدار الحديدي المصنوع من سبائك عالية القوة ومنخفضة الضغط، وكلا جانبي الأجزاء السفلية من جدار الطباعة صلبان.

2) طريقة تركيب أسطوانة التوجيه للأعمدة المزدوجة المقابلة للقمة.

3) تصميم مدمج ووحدة.

4) الإطار بأكمله عبارة عن هيكل تركيب إطار بدون قاعدة.

حدود

1) سمك الجدار               70 مم

2) مسافة كل وحدة طباعة        1100 مم

3) بكرة التوجيه                   φ80mm φ100mm  φ150mm

4) طول بكرة التوجيه            1300 مم

9. وحدة التحكم بالكهرباء

1) التسجيل المحوسب وفيديو الويب (ST-2000FV) HUAMAO أو Kesai   مجموعة واحدة

2) التسجيل المحوسب وخزانة التحكم بالفيديو على شبكة الإنترنت       مجموعة واحدة

3) خزانة التحكم الكهربائية                                 مجموعة واحدة

4) التحكم في التوتر بنظام التحكم في المحركات السبعة

10.Others

مكونات وأجزاء تعمل بالهواء المضغوط

جميع الأجهزة الكهربائية ذات الجهد المنخفض تحمل العلامة التجارية CHINT

جميع المحامل تأتي من ماركة BEM الألمانية

سلم، صندوق الأدوات وما إلى ذلك                 1SET

يلاحظ:

1. في ظل فرضية عدم تقليل أداء الماكينة، قد يتم ضبط نوع المواصفات للعناصر التي تستورد الملحقات التي توفر التغيير ومتطلبات أداء الماكينة المصممة.

2. لا يقل عمق السلك الأرضي عن 3 أمتار قبل تحميل الماكينة.
